(一)簡介
HF系列微型高壓軟管接頭總成(測壓軟管、測壓裝置)公稱通徑為3mm,工作壓力64MPa,用于液壓系統中,測試液壓系統中各點壓力和作為傳導流體介質的管道,該軟管接頭總成與測壓點接頭配套使用,具有結構先進,密封可靠、扣壓牢靠,體積小,重量輕,使用簡便等特點,其連接形式有鉸接式,快換式,錐面密封式等形式,本廠也可提供用戶需要的其它連接形式。
(二)技術參數 TECHNICAL DATA 公稱通徑Normal diameter d 3.0mm 2.0mm 4.0mm
軟管通徑Hose inside diameter d1 2.9mm 2.0mm 4.0mm
軟管外徑Hose outer diameter d 6.0mm 5.0mm 8.0mm
動態壓力 Max.dynamic pressure Pd 40MPa(400bar) 47MPa(470bar) 35MPa(350bar)
靜態壓力 Max.quiesent pressure Ps 63MPa(630bar) 63MPa(630bar) 60MPa(600bar)
最小爆破壓力Min.burst pressure Pe 160MPa(1600bar) 190MPa(1900bar) 150MPa(1500bar)
最小彎曲半徑Min.bending radius Rmtn 30mm 20mm 40mm
重量Weight 23g/m 18g/m 47g/m
管子材料material 聚銑胺(PA)
增強編織層knitting 凱夫拉子、芳綸纖維
工作壓力/工作溫度PN/Temperature range -40~+50℃:100%;>80℃:86%;>100℃:77%;>120℃:60%
適用溫度Temperature range -40~+120℃
壽命 Life according DIN 20024
安全系數 Safty coefficient 靜載荷時為2.5(static);動載荷時為4(Dynamic)
化學性能Acid-resistant 耐酸性溶劑
環境適用性Surrounding suitability 耐臭氧和紫外線無吸濕性O(shè)zone-resistant,resistance to ultraviolet light no moisture absorption
適用介質Medium 礦物油、水一乙二醇,酒精,汽油,乳化液,磷酸脂(需要特殊訂貨)Mineral oil,Water-glycol,Alcohol,Gasoline,Water-oil emulsions,Phosphate ester(special order)
(三)壓力降曲線 ELEMENT PRESURE DROP(△P)AGAINST FLOW CURVES 在1米長,35cst粘度的礦物油的條件下測試
(四)型號舉例
1、微型高壓軟管兩端可任意選定接頭的連接形式。
2、用戶欲訂購一端是快換式接頭,其接頭螺紋為M16,另一端是直接接壓力表,其接口螺紋為M14×1.5,通徑為3mm,軟管長度為1.5m的軟管總成,訂貨型號是:HFH2-P1-3-P-1.5。
3、訂購直接接壓力表形式的軟管總成時,若用戶需要帶壓力表,則要在訂單上說明壓力表的量程及表徑等。

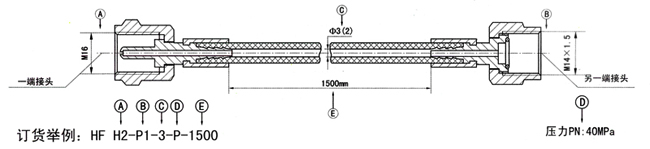

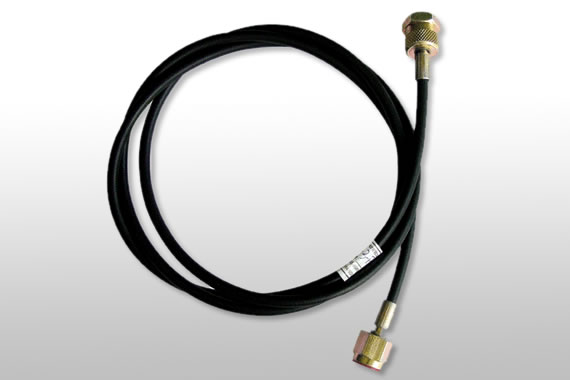

(五)軟管總成示例圖
(六)接頭連接尺寸 Construction size

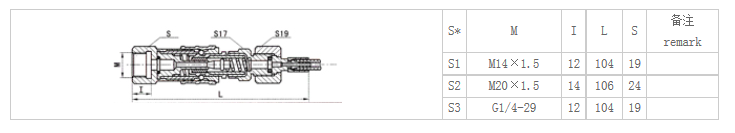

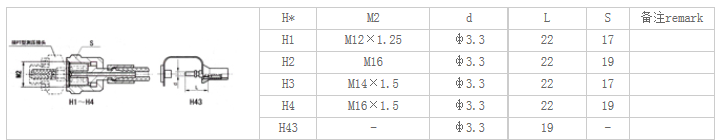

1、快換式 Quick fitting:HFH*

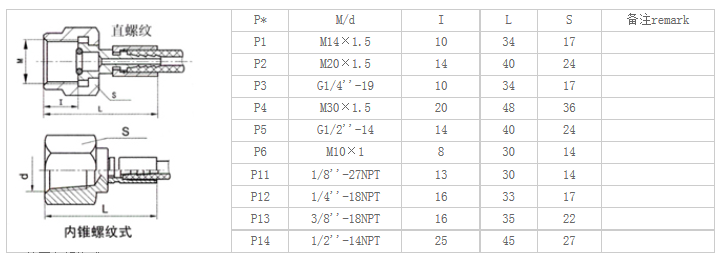

2、直接接壓力表 Direct to pressure gauge:HFP*

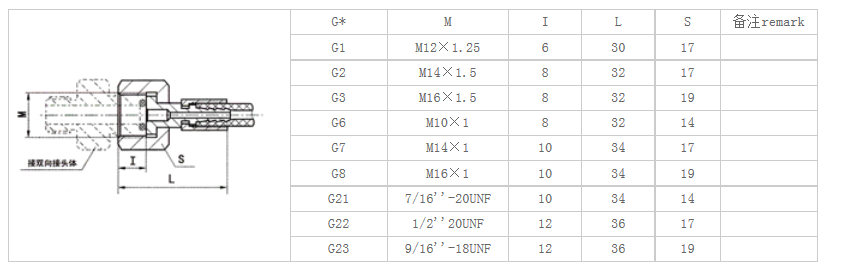

3、外固定螺紋式:Thread:HFG*

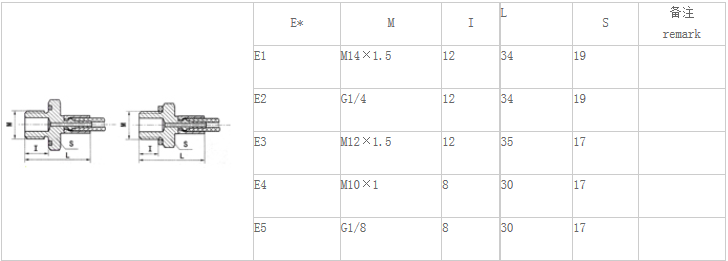

4、外螺紋式 HFE *

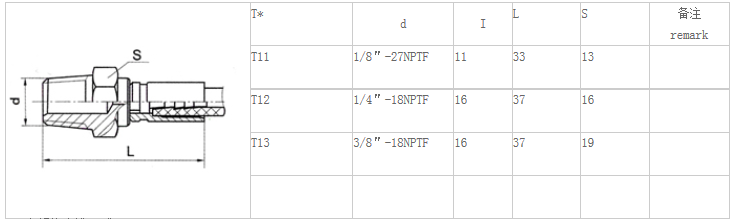

5、外錐螺紋式 HFT*

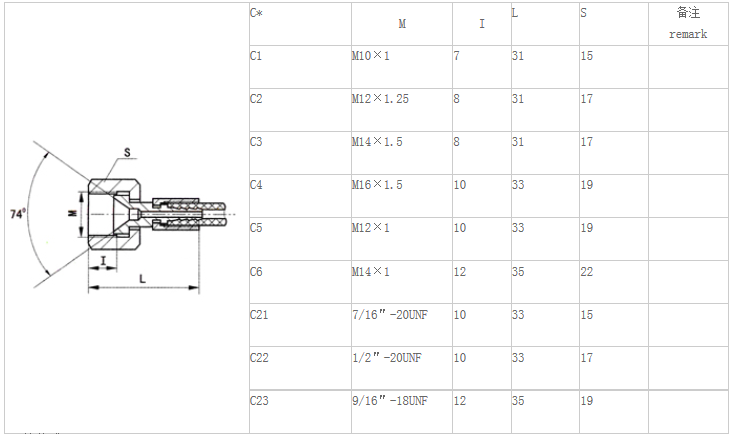

6、內螺紋內錐面式 Inside screw thread:HFC *

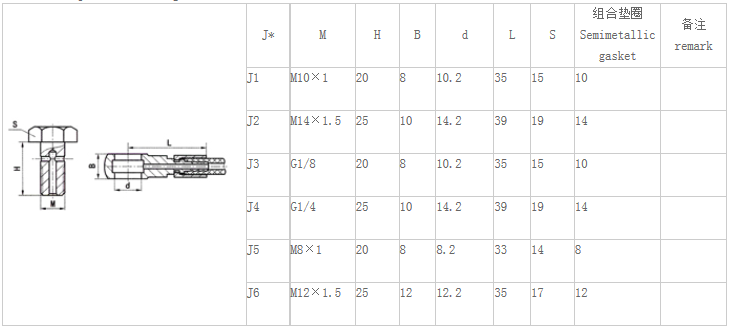

7、鉸接式 Adjustadle fitting:HF J*

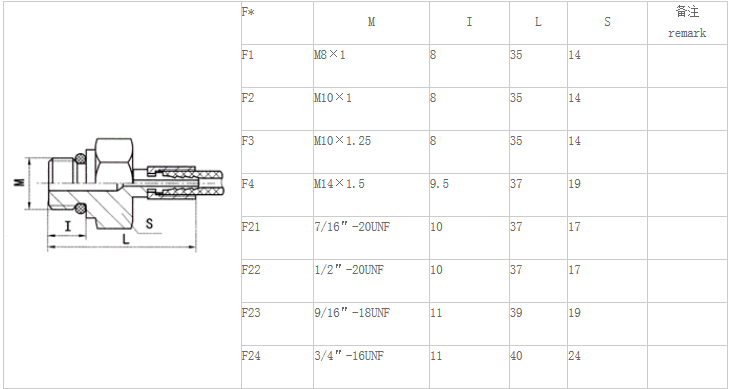

8、O型圓密封式 HFF*

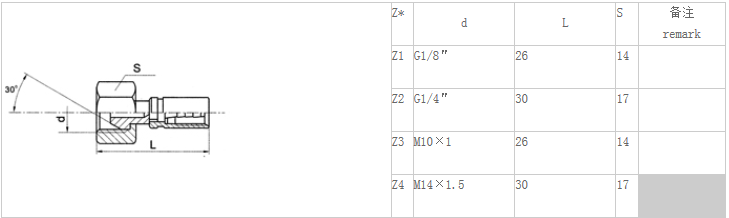

9、內螺紋60度外錐接頭 HFZ*

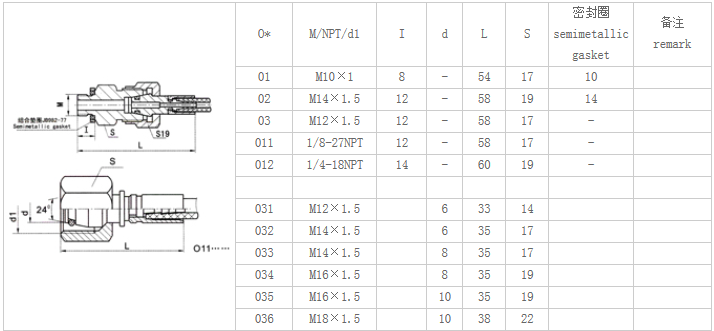

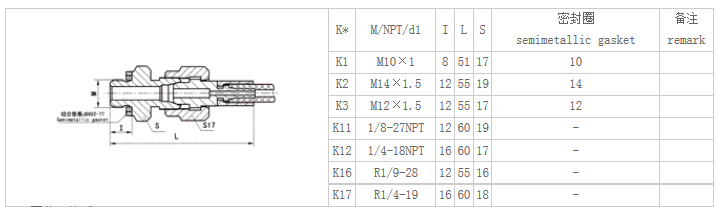

10、錐面密封式 Cone seal fitting. HF O*
11、卡套式 HFK*

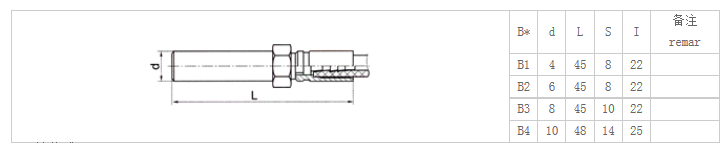

12、圓柱硬管式 HFB*
13、速換式Snap-check fitting:HFS*
